연수장치는 원수중의 Ca,Mg 같은 경도성분을 이온교환수지의 Na이온과 치환시켜 완전히 제거한 연수로 보일러
및 냉각용수,염색용수,식품용수,세탁용수 등에 광범위하게 사용하는 장치입니다.
ACROTECH.의 규격형 연수기는 S.C.V (Single Control Valve)를 이용하여 연수 채수공정,
재생공정을 간단히 조작할 수 있는 장치로써 수동 및 자동 ,반자동 형식으로 COMPACT 제작됩니다.
ACROTECH.의 S.C.V규격형 연수기(AWAT-SS Type)는 균일계(mono disperse) 수지 를 사용하여
원수중의 경도성분을 제거합니다. 이온교환 수지가 경도성분으로 포화상태가 되면 식염수(NaCL)로 재생을
실시하여 반복적으로 연수를 채수하므로 장기간 사용할수 있슴니다.
|
 |
|
| |

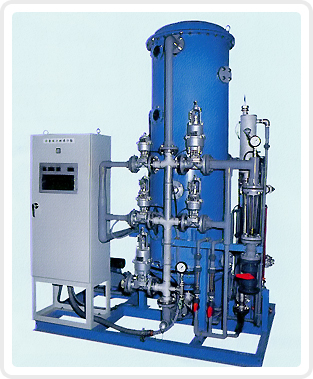

본사의 산업용 SKID Tpye의 향류식순수 장치는,주로 지역난방설비,쓰레기소각PLANT및 소용량의 순수를 사용하는데 적합한 장치로써 설치면적이 작고 운전조작이 간편하며 주로 중,고압BOILER 용 급수수질 기준에 적합하도록 설계제작 되었습니다.
기존의 병류식에 비하여 낮은재생LEVEL로 고순도의 순수를 안정적으로 획득함으로써 항상 높은 재생효율로 운전비용을 절감 할 수 있고 COMPACT한 설계로 설치면적이 작습니다.
|
| |
 |
| |
 |
특징 |
| |
| 1) |
안정된 고순도 수질 |
| |
- 재생완료 시 ,이온교환층 의 하부가 항상 H형,OH형으로 되어 있기 때문에 ,원수의 수질이 변동되어도
항시 안정된 고순도의 순수를 획득 할 수 있습니다.
|
| |
- 약품분사 관( Distributor)은 특수 설계된 Strainer Type으로 Resin층에 물을 완벽하게 분산시킴으로써 채수 및 역세 시에 Channeling 현상을 방지하여 안정적인 수질 획득 및 완전한 재생이 가능.
|
| 2) |
설치면적이 적다. |
| |
- 이온교환탑 및 운전조작반(Control Panel)을 SKID 제작하여 별도의 기초설비 가 필요치 않습니다. |
| |
- COMPACT한 설계로 설치면적이 적게 소요됩니다. |
| 3) |
운전조작이 간단,확실 |
|
- 자동,반자동 및 수동운전 변환조작이 간단하고 선택운전이 편리 합니다 |
|
- PLC에 의한 자동운전으로 운전조작이 확실하므로 상시 운전요원이 필요치 안습니다. |
| 4) |
운전비용 절감 |
|
- 높은 재생효율로 재생 약품량이 적고,재생시간 단축. |
|
- 재생폐액 발생량이 적으므로 폐액 중화 처리비용의 절감효과. |
|
|
|
| |
|
용도 |
| |
| 1) |
보일러 용수 |
| 2) |
반도체 제조용수 |
| 3) |
식품산업 용수 |
| 4) |
정밀공업 세정용수 |
|
|
|
| |
|

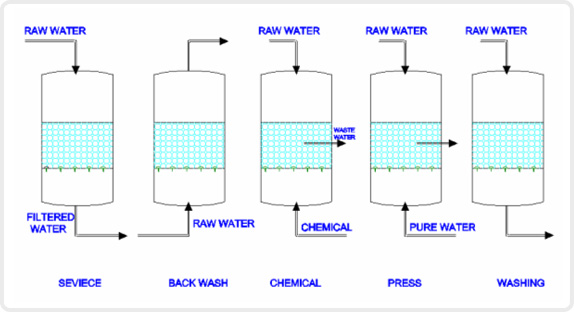

REGENERATION FLOW SHEET |
| |
|
|
| |
|
규격형 사양 |
| |
형식 |
표준통수량
(㎥/H)
|
SKID SIZE(mm)? 중량(kg) |
Degasifier Size(mm)?중량(kg) |
W |
L |
H |
Oper.W |
W |
L |
H |
Oper.W |
CCR3 |
3 |
3,350 |
1,550 |
2,730 |
9,000 |
1,700 |
1,200 |
3,450 |
2,000 |
CCR5 |
5 |
3,450 |
1,600 |
2,770 |
10,000 |
1,700 |
1,200 |
3,450 |
2,000 |
CCR8 |
8 |
3,550 |
1,700 |
2,800 |
10,500 |
1,900 |
1,400 |
3,470 |
2,600 |
CCR10 |
10 |
3,800 |
1,800 |
2,850 |
11,000 |
2,100 |
1,600 |
3,470 |
3,200 |
CCR15 |
15 |
4,000 |
1,900 |
2,900 |
11,500 |
2,100 |
1,600 |
3,470 |
3,200 |
CCR20 |
23 |
4,200 |
2,000 |
2,960 |
12,500 |
2,500 |
1,900 |
3,470 |
4,400 |
|
|
|
| |
|
처리 수질 |
| |
Type |
Bloc Diagram |
전도도 |
SiO |
2B2T |
H
+ OH --------- Use Point |
5 ㎲/㎝ |
100ppb |
2B3T |
H
+ Deg + OH ------- Use Point |
5 ㎲/㎝ |
100ppb |
2B3T+MBP |
H
+ Deg + OH + MBP------- Use Point |
0.2㎲/㎝ |
20ppb |
|
|
|
 |
|
| |
 |
완전자동 고순도 순수제조 장치
양이온 교환수지 와 음이온 교환수지를 한 탑 내에서 혼합하여
처리하는 방식으로 전자공업용·제약설비용 등의 고순도 순수를
생산하는 순수장치 입니다.
PLC에 의해 내장된 Program에 따라 채수 및 재생의 각 공정에
필요한 Valve를 자동적으로 동작시키므로 확실한 자동운전이 가능합니다.
원수의 TDS(Total Dissolved Solids)에따라 탈염설비로
사용되거나 2B3T후단에서 Polishing 의 용도로 사용됩니다. |
|
|
