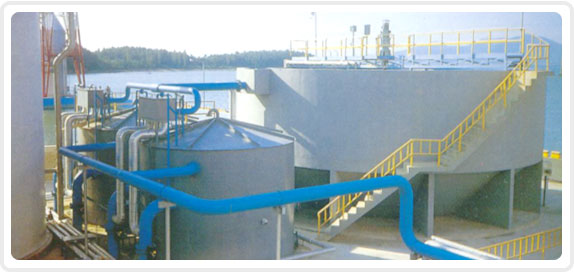

중력식 여과장치
  표준규격화한 Valveless filter, Mono Valve Filter 등을 소용량부터, 대용량까지 폭넓게 선택할 수 있도록 하였습니다.


특징

1)
원수 유입 및 역세를 위한 별도의 구동장치가 필요하지않고, 표준 strainer를 사용하므로 여재 지지상이 필요치 않으며 여재손실이 없습니다.
2)
채수조작이 간단하며, 자동화가 용이하고 시설비가 저렵합니다.

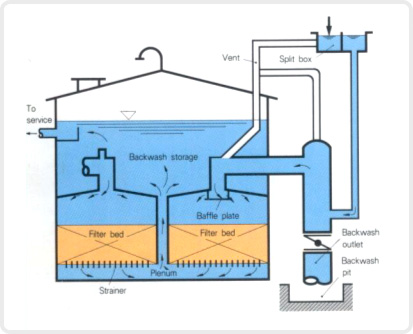

MONO VALVE의 구조

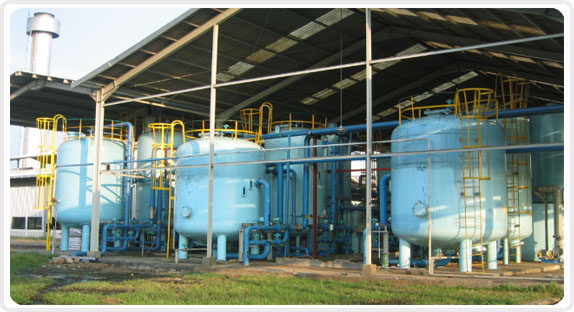

압력식 여과장치 Dual Media Filter

1)
Dual Media Filter는비중이 다른 여재를 이층으로 충진하여 여과하는 방식으로 공업용수처리,냉각순환수 처리 및 가종산업폐수 3차처리 등에 폭넓게 사용되고 있습니다.
2)
AWATECH.의 Dual Media Filter는 고품질의Anthracite와Sand를사용하여 1.0NTU 이하의 양호한 처리수 획득이 가능합니다.
3)
상부의 Anthracite층 과 여재층에는 특수하게 설계된 Air Lancing 장치를 설치하여 일반 여과장치 보다 처리효과 및 통수시간이 우수합니다.
4)
원수의 분산 및 역세수 배출을위한 상부 Distributor와 하부 집수장치는 처리용량에 따라 적정 설계되어 효율적인 역세 와 처리가 가능합니다.


특징

1)
여과 능력이 기존의 일반형보다 우수

- 당사의Dual Media Filter(GAC-A 형) 는 Air Lancing 구조로 되어 일반의 모래여과기에 비해 여과능력이 우수함.
2)
설치면적이 적다

- 최적의 여과유속 설계로 장치의 소형화.
3)
역세수량 의 절감효과
-표면세정 과 하부 역세척의 효율적인 배합으로 역세수량 절감.
4)
처리수질 의 안정성
- 고품질 Anthracite 와 Sand의 2단 여과방식으로 안정적인 수질 확보.
- 표면세척 과 Air Scouring에 의한 완벽한 역세척으로 통수시간 연장.
- 원수수질 및 처리수질의 여건에 따라 효율적인 여재 입도 구성으로 수질 안정성확보.

용도

1)
공업용수 처리
- Boiler 용수,Process 용수,냉각용수 등의 전처리.
2)
각종 산업폐수의 고도처리
-도금,도장폐수,철강폐수,공장종합폐수
3)
냉각탑 순환수 처리
4)
하수,생활폐수 의 3차처리
5)
오니처리 의 고도처리

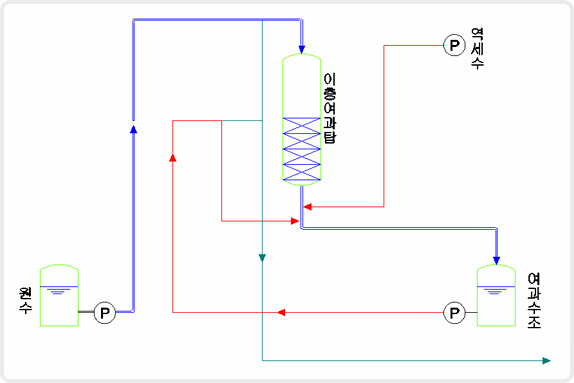

표준형 압력식 여과 FLOW SHEET

Flow Sheet

규격형 사양

형식사양
Flow
Rate
(㎣/h)
역세
수량
(㎣/h)
역세
Air량
(㎣/h)
Size
(Ømm)
Height
(Hmm)
제품
중량
(Kg)
운전
중량
(Kg)
설치면적
(mm)
DMF-800
7.0
14
0.5
780
1,820
400
2,300
2200x1500
DMF-1000
13.0
26
0.9
1,050
1,820
600
3,600
2300x1600
DMF-1250
18.0
37
1.2
1,250
1,820
750
5,300
2400x1800
DMF-1450
24.0
50
1.7
1,450
1,820
1,100
7,300
2500x2000
DMF-1600
30.0
63
2.1
1,640
1,820
1,250
9,500
2700x2200
DMF-1700
35.0
71
2.4
1,740
1,820
1,400
12.000
2900x2500
DMF-1900
44.0
89
3.0
1,940
1,820
2,200
18,000
3100x2800
DMF-2100
51.0
104
3.5
2,100
2,440
2,500
21,000
3300x3100
DMF-2400
65.0
136
4.5
2,400
2,440
3,100
27,000
3500x3400
DMF-2600
80.0
159
5.3
2,600
2,440
3,500
32,000
3700x3700
DMF-2800
90.0
185
6.2
2,800
2,440
4,000
37,000
3900x4000
DMF-2900
100.0
198
6.6
2,900
2,440
4,500
43,000
4100x4200
활성탄 여과기

활성탄의 강력한 흡착력 을 이용하여 냄새,맛,색도,미량의탁질 및C.O.D, T.H.M등 을 제거하는 용도로 활성탄이 수처리 에 적용되고 있습니다.
AWATECH.의 활성탄여과기 GAC-A형은 음료수중의 잔류염소 제거나 순수장치,R/O장치의 전처리에 오래 전부터 많이 사용되어왔습니다.
